日皮视频免费下载的內部設計

作者：永嘉縣巨業閥門製造有限公司來源：http://www.juyevalsve.com 更新時間：2017/7/29 點擊次數：

a. 常規閥門的設計，隻需考慮閥門鑄件的鑄造工藝性和結構的合理就行了，對於日皮视频免费下载、襯裏閥門來說，這還不夠，

還要考慮襯氟塑料的模壓工藝性、生產成本、流道暢通等問題。

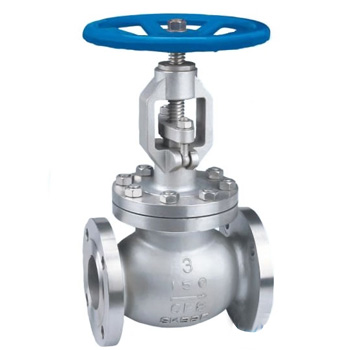

例如截止閥，其S型的閥門殼體流道設計(圖1)，在鑄造工藝性上沒有什麽問題，如果是襯氟截止閥設計成這樣的結構，襯氟塑料模壓工藝將無法實現。為了滿足襯氟塑料模壓的工藝性要求、又符合截止閥的一般性能參數規範。此襯氟截止閥應設計成的樣式。

又如球閥的球體與閥杆，蝶閥的蝶板與閥杆，常規閥門的設計是分開的，如圖3(a，b),如果日皮视频下载和蝶閥采用這樣的連接方式，襯氟工藝性沒有什麽問題但使用效果上有問題。閥杆頭部受力部位在反複交變受力過程中，容易損壞襯裏層，導致襯裏層破壞，鋼質骨架會受到腐蝕性介質的腐蝕而失效。從而縮短閥門使用壽命。所以，在設計中，通常設計成連體形實踐證明，這樣的設計使用效果良好。

b. 襯氟塑料閥門的內部設計形狀應盡量簡潔、要充分考慮模具製造的簡易，模壓工藝的合理，製造成本的低廉，並保證介質流動順暢，要求襯裏麵平整，所有轉角處呈圓弧過渡，圓弧半徑R≥2mm.

c. 日皮视频免费下载、襯裏閥門的殼體內件如采用焊接方式，其焊縫應設計成連續焊，並且為對接焊縫。焊縫應符合GB/T 150的規定。

d. 法蘭麵的襯氟應設計成襯滿密封麵，並且有扣緊基體的設計結構，防止脫殼，如圖(5)。當然還有很多方法，如鑽螺紋孔緊固法，粗車螺紋溝槽法等。

e. 襯裏層厚度不得小於2mm。因為氟塑料是高分子材料，具有吸收少量與其接觸的氣體的特性。隨著溫度升高，材料體積膨脹，分子之間空隙增大，滲透吸收就加劇，隻有適當增加厚度才能減少滲透。因此，在襯裏層設計時采用加厚度來彌補這一缺陷，經過試驗、研究確定δ≥2mm較為合適。

f. 襯裏層的表麵應當光滑平整，無氣孔、裂紋、夾雜等缺陷。法蘭的翻邊處及其他轉角處應色澤均勻，無泛白現象。
